Série CLVP
Conjunto de levantamento
Capacidade: 150 toneladas
Máxima pressão de trabalho: 700Bar
Catálogo digital:
Série CLVP

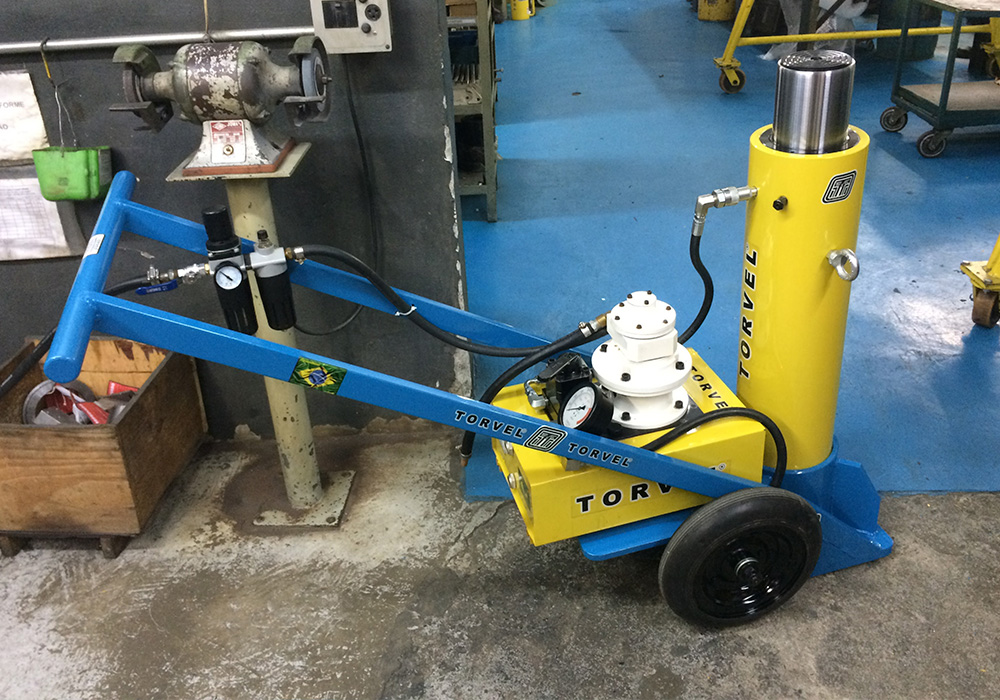

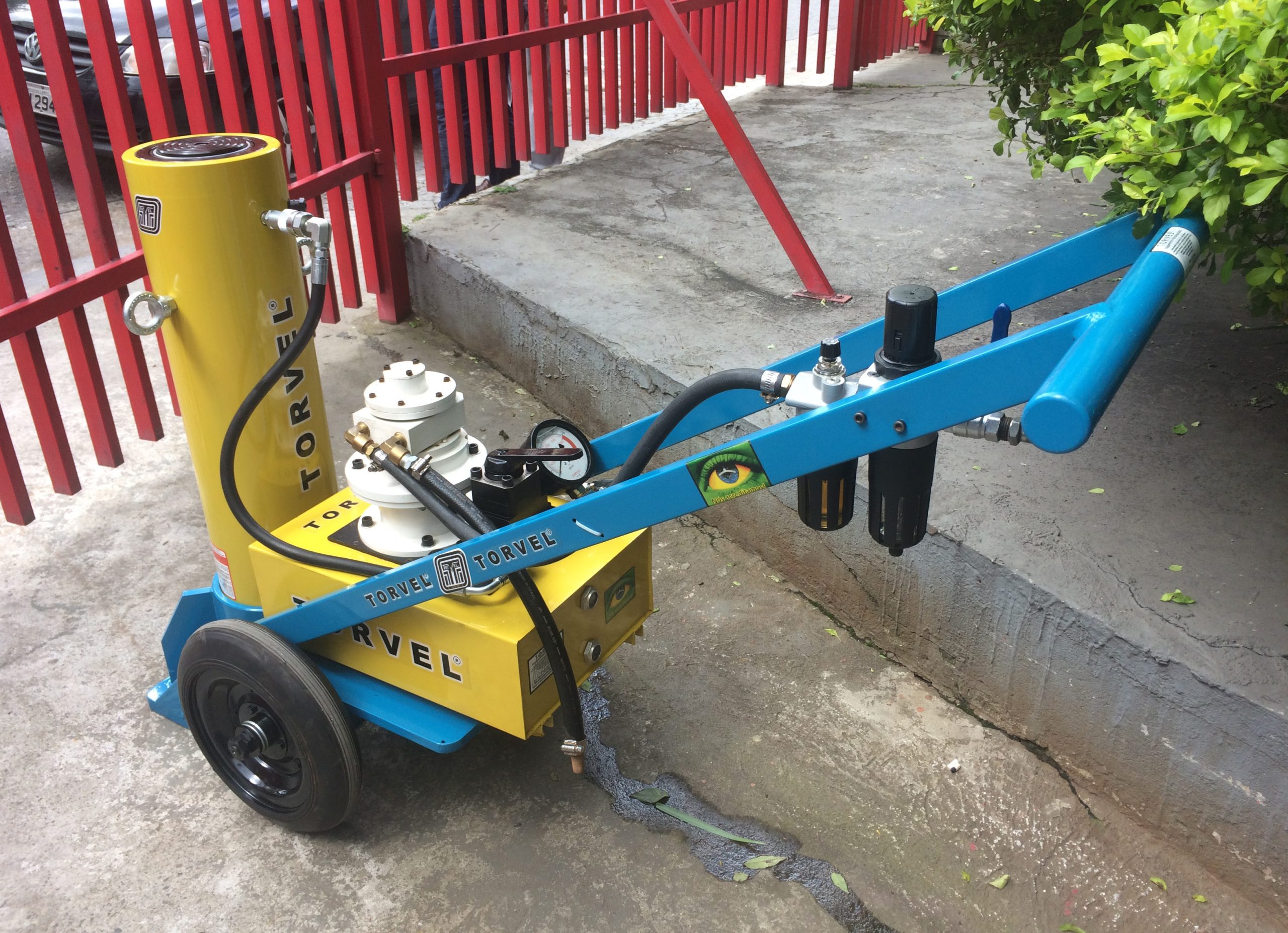

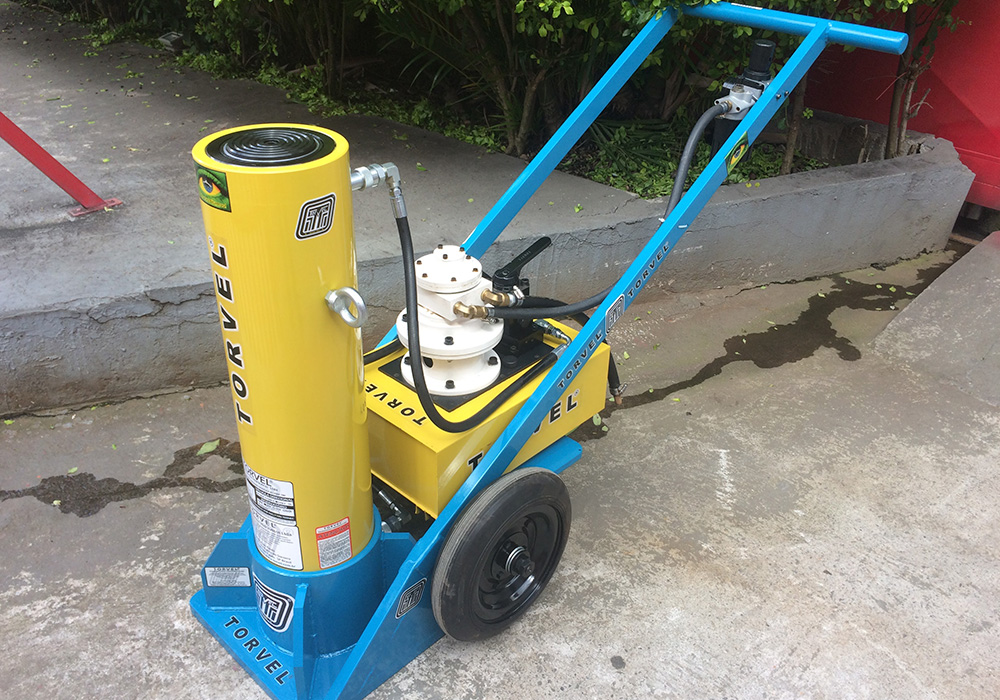

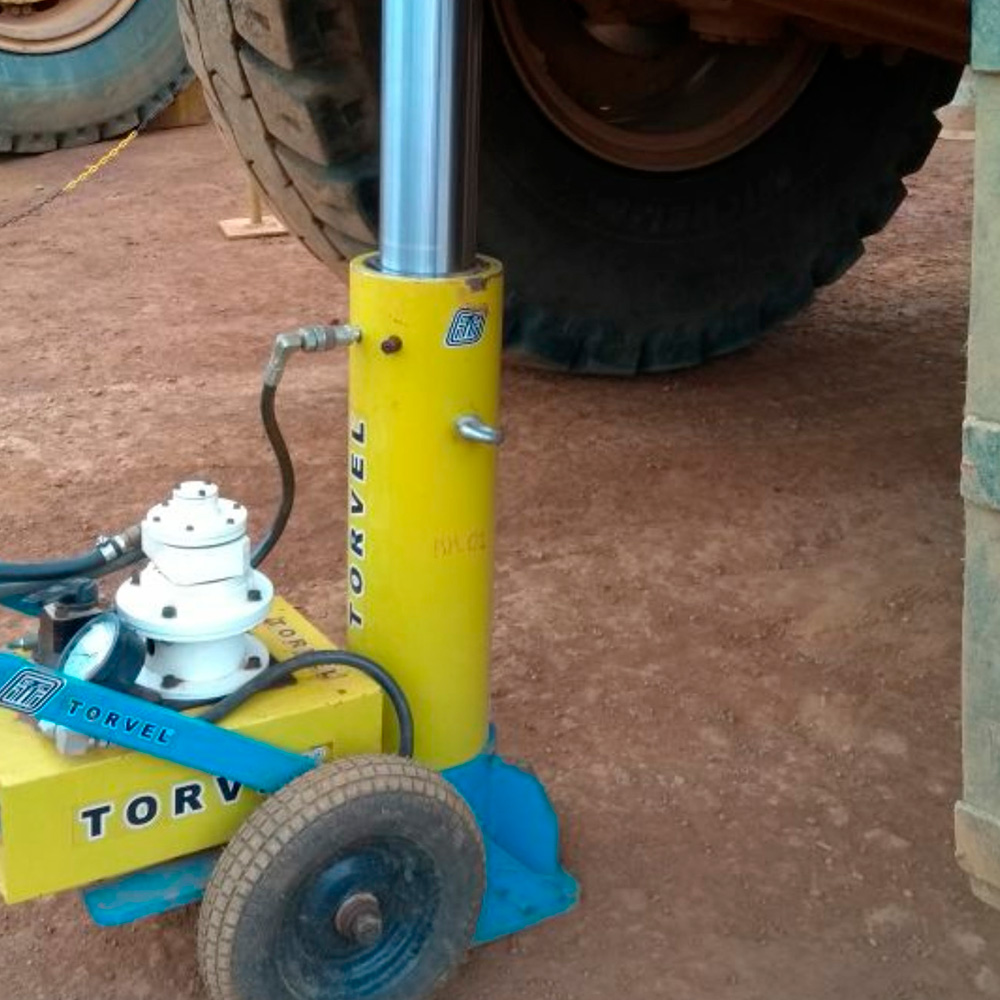

- Carrinho portátil para levantamento de cargas específicas, como caminhões fora de estrada, vagões ferroviários e outras cargas elevadas.
- Em campo ou oficina, pode ser equipado com bomba elétrica ou pneumática, e possuir acionamento à distância ou na própria bomba.
O equipamento pode ainda incluir os seguintes opcionais:
- Válvula solenoide para acionamento a distância (até 6 metros);
- Jogo de calços para prolongar o curso;
- Válvula direcional manual com centro bloqueado;
- Manômetro digital para melhor leitura de pressão.
OBSERVAÇÕES
- Apoie sempre em local firme e paralelo ao chão;
- Dimensione a máquina com 20% de segurança;
- Nunca exceda a pressão máxima de trabalho;
- Não fique embaixo de cargas suspensas;
- Utilize cavaletes mecânicos para sustentar a carga;
- Em caso de avaria suspenda imediatamente o uso.
INFORMAÇÕES TÉCNICAS
| Modelo Torvel | Capacidade do conjunto (toneladas) | Cilíndrico hidráulico Torvel | Curso (mm) | Velocidade (mm/seg) sem carga | Velocidade (mm/seg) com carga | Altura fechada (mm) | Motor Pneumático Pot/Cons | Motor Elétrico | Peso em kg |
|---|---|---|---|---|---|---|---|---|---|
| CVLP-5013 | 50 | TRR-5013 | 334 | 23 | 2.3 | 535 | 4HP/18 pés³/min | 2HP/3 ligações 220/380/440V 4 pólos trifásicos WEG IP-55 W22 Alto rendimento | 334 |
| CVLP-5020 | 50 | TRR-5020 | 511 | 23 | 2.3 | 759 | 4HP/18 pés³/min | 2HP/3 ligações 220/380/440V 4 pólos trifásicos WEG IP-55 W22 Alto rendimento | 511 |
| CVLP-10013 | 100 | TRR-10013 | 333 | 13 | 1.3 | 554 | 4HP/18 pés³/min | 2HP/3 ligações 220/380/440V 4 pólos trifásicos WEG IP-55 W22 Alto rendimento | 333 |
| CVLP-10018 | 100 | TRR-10018 | 460 | 13 | 1.3 | 717 | 4HP/18 pés³/min | 2HP/3 ligações 220/380/440V 4 pólos trifásicos WEG IP-55 W22 Alto rendimento | 460 |
| CVLP-15013 | 150 | TRR-15013 | 333 | 8 | 0.8 | 612 | 4HP/18 pés³/min | 2HP/3 ligações 220/380/440V 4 pólos trifásicos WEG IP-55 W22 Alto rendimento | 333 |
| CVLP-15032 | 150 | TRR-15032 | 815 | 8 | 0.8 | 1146 | 4HP/18 pés³/min | 2HP/3 ligações 220/380/440V 4 pólos trifásicos WEG IP-55 W22 Alto rendimento | 815 |
| CVLP-20013 | 200 | TRR-20013 | 330 | 7 | 0.7 | 638 | 4HP/18 pés³/min | 2HP/3 ligações 220/380/440V 4 pólos trifásicos WEG IP-55 W22 Alto rendimento | 330 |
| CVLP-20018 | 200 | TRR-20018 | 457 | 7 | 0.7 | 795 | 4HP/18 pés³/min | 2HP/3 ligações 220/380/440V 4 pólos trifásicos WEG IP-55 W22 Alto rendimento | 457 |
