Série SPT
Saca-Polias
Capacidade: 8 à 100 toneladas
Abertura: 249 à 1099mm
Máxima pressão de trabalho: 700Bar
Catálogo digital:
EXEMPLO DE ENCOMENDA

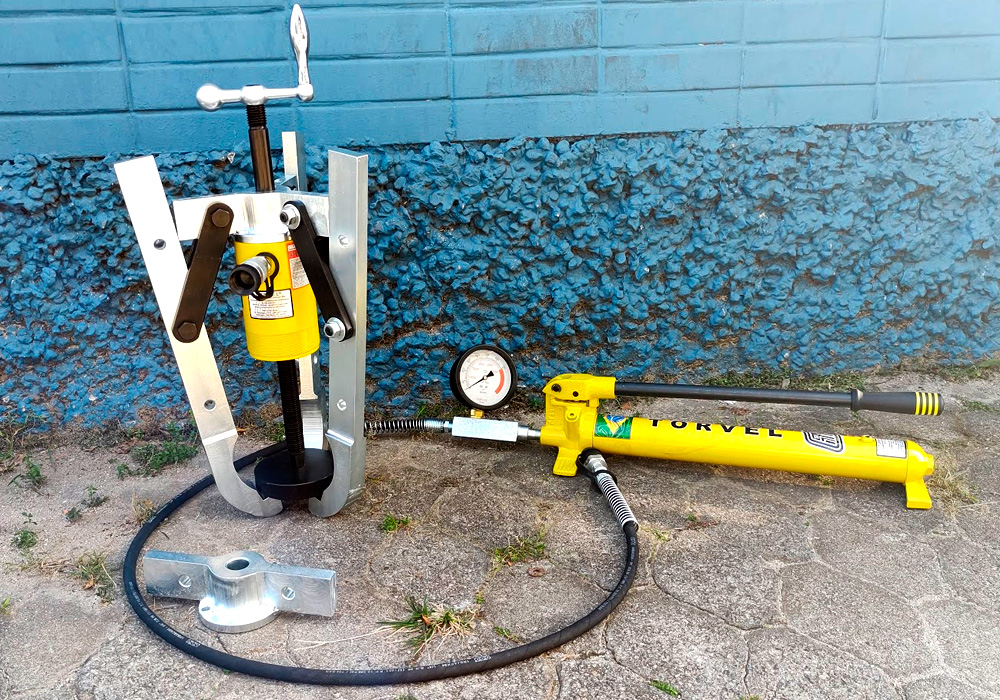

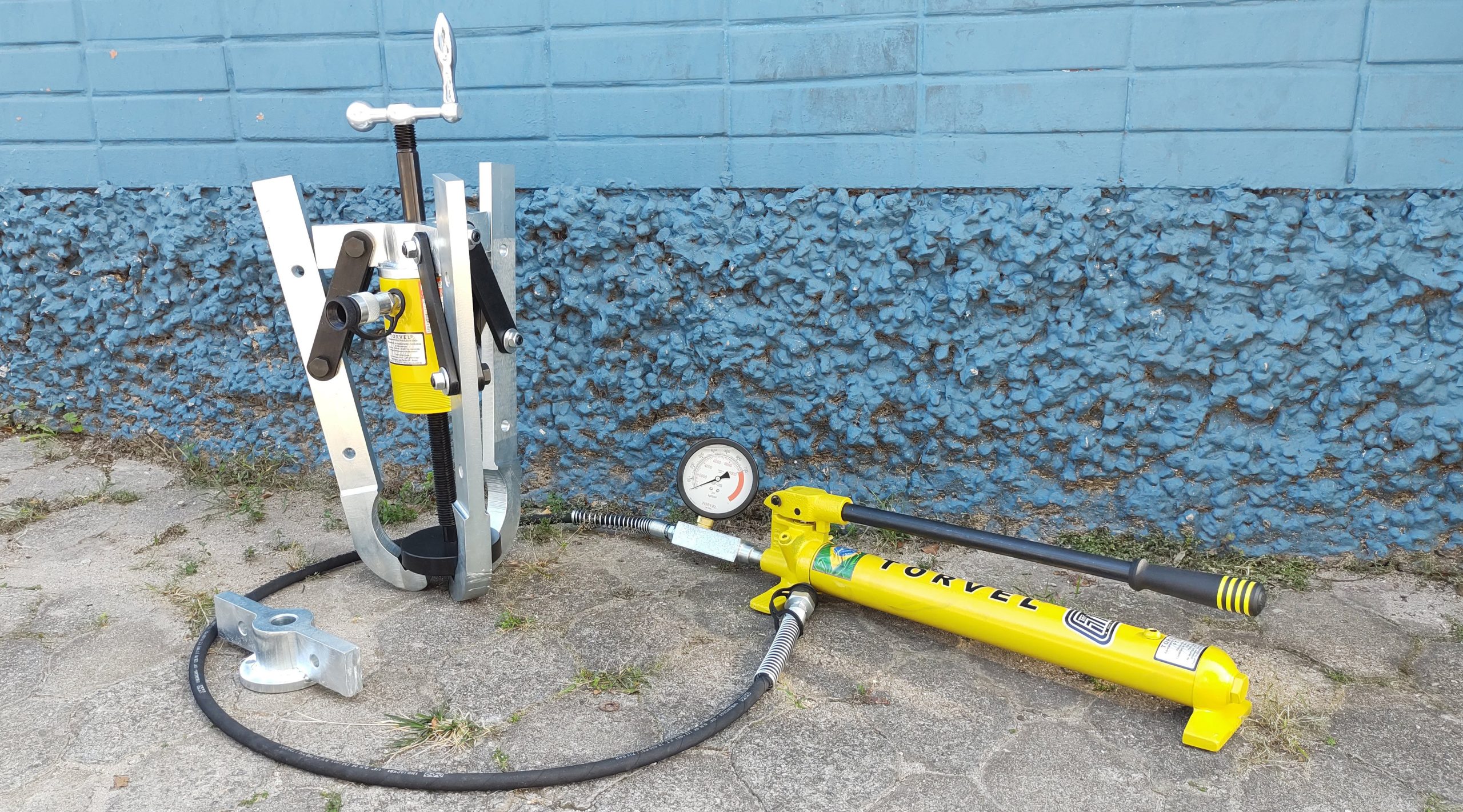

- Quando se escolhe o modelo SPT-351C, têm-se um saca-polias completo com bomba, mangueira, manômetro, cilindro, fuso, três garras e duas borboletas.
- Caso precise de garras com maior alcance ou maior entre em contato com nossos técnicos.
- Caso já possua a parte hidráulica informe que enviaremos apenas a parte mecânica.
INFORMAÇÕES IMPORTANTES
- A capacidade pode ser maior ou menor de acordo com a necessidade do cliente;
- 30 ou 200 toneladas;
- Projetado sobre carrinho para transporte e armazenagem;
- Controle de altura do munhão por cilindro atracador de 5 toneladas, acionado através de bomba manual para ajuste fino da altura de trabalho;
- A unidade hidráulica com acionamento elétrico proporciona rapidez, segurança e mínimo esforço físico do operador.
OBSERVAÇÕES SPT-1000
- Fácil locomoção e ajuste no local de operação
- Tirantes retificados e cromados para evitar travamento;
- Garras super-resistentes ajustáveis manualmente na largura e profundidade com pino-trava.
LISTA DE PEÇAS SPT-1000
| A | SPT-1000 Conjunto Completo | G | Manômetro de pressão TGP – 105 |
|---|---|---|---|
| B | Cilindro hidráulico TRRH-1003 | H | Bomba Manual PT-39 |
| C | Cilindro atracador CAT-224 | I | Garras |
| D | Mangueira 3 metros | J | Carrinho |
| E | Unidade Hidráulica | K | Munhão |
| F | Válvula manual direcional 4 vias |
| Modelo | Capacidade (ton) | Bomba Utilizada | Cilindro Utilizado | Mangueira Utilizada | Borboleta | Fuso | Peso (kg) |
|---|---|---|---|---|---|---|---|
| SPT-802 | 8 | PT-39 | TRCH-121 | THC - 9206 | - | SPT-818 | 22 |
| SPT-251C | 20 | PT-39 | TRCH-202 | THC - 9206 | SPT-2015 | SPT-2018 | 55 |
| SPT-351C | 30 | PT-39 | TRCH-302 | THC - 9206 | SPT- 3015 | SPT-3018 | 90 |
| SPT-551C | 50 | PT-80 | TRCH-603 | THC - 9206 | SPT- 5015 | SPT-5018 | 160 |
| SPT-1000* | 100 | TBEM-30420 | TRCH-1003 | THC - 9206 (2X) | Munhão | Contra-ponta | 300 |
| Modelo | Abertura máxima 2 garras | Abertura máxima 3 garras | Alcance máximo 2 garras | Alcance máximo 3 garras | Garras Espessura | Garras Largura | Fuso Rosca | Fuso Comp | Altura de trabalho |
|---|---|---|---|---|---|---|---|---|---|
| SPT-802 | 249 | 249 | 252 | 252 | 15 | 23 | 3/4" -16 UNF | 400 | Portátil |
| SPT-251C | 400 | 499 | 300 | 300 | 20 | 27 | 1" 8 - UNC | 508 | Portátil |
| SPT-351C | 593 | 800 | 387 | 387 | 24 | 38 | 1.1/4"-7 UNC | 609 | Portátil |
| SPT-551C | 899 | 1099 | 700 | 700 | 30 | 49 | 1.5/8" - 5.5 UNC | 762 | Portátil |
| SPT-1000* | 1000 | - | - | - | 50 | 102 | Contra ponta | Fixo | 800 - 1500 |
