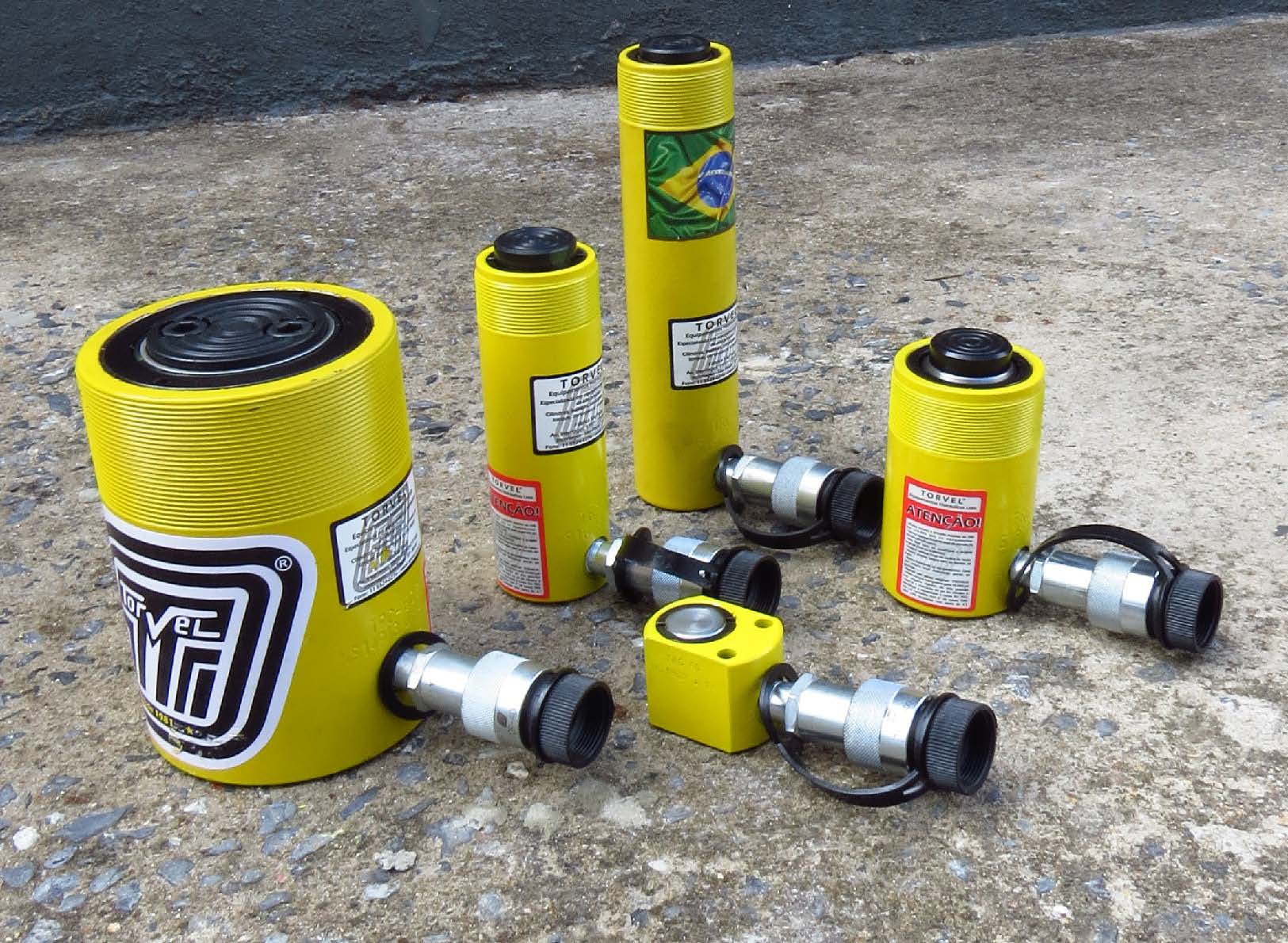

Série TRC

Cilindro de simples ação
Capacidade: 5 a 100 toneladas
Curso: 16 a 362mm
Máxima pressão de trabalho: 700Bar

Catálogo digital:

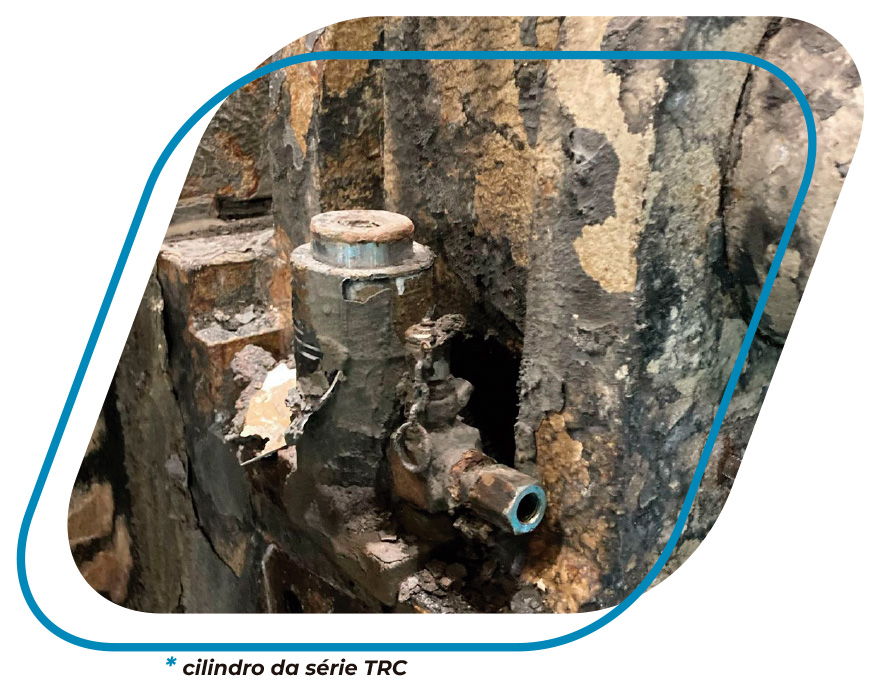

INFORMAÇÕES TÉCNICAS

Os cilindros da série TRC fabricados pela Torvel os mais utilizados pela indústria;
Retorno por mola;
Haste sólida;
Anel de bronze elimina risco de travamento e aumenta vida útil;
Rosca no colarinho permite fixação de cabeça para baixo para operações em prensas;
Engates rápidos TCR-400 em todos os modelos.

Capacidade	Curso	Modelo	Área	Volume	Altura fechada: A	Altura Aberta: B	Ø Externo: D	Ø Interno: E	Ø Haste: F	Base até o engate: H	Ø Assento: J	Sobra do Assento: K	Rosca Interna Haste: O	Comprimento da rosca: P	Distância entre Centros: U	Rosca: V	Profundidade da Rosca: Z	Furos de Montagem de Base Rosca do Colarinho: W	Comprimento da Rosca do Colarinho: X	Peso	Modelo
Ton	(mm)	TORVEL	(cm²)	(cm³)	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	(pol)	-	-	-	-	-	Kg	-
5	16	TRC-50**	6,5	10	41	57	58***	28,7	25,4	19	**	**	**	**	28	5,6 mm	-	-	-	1.0	TRC-50**
5	25	TRC-51	6,5	16	110	135	38	28,7	25,4	19	25	6	3/4”-16	14		1/4-20UN	14	1.1/2”-16	28	1.0	TRC-51
5	76	TRC-53	6,5	50	165	241	38	28,7	25,4	19	25	6	3/4”-16	14	25	1/4-20UN	14	1.1/2”-16	28	1.5	TRC-53
5	127	TRC-55*	6,5	83	215	342	38	28,7	25,4	19	25	6	3/4”-16	14	25	1/4-20UN	14	1.1/2”-16	28	1.9	TRC-55*
5	177	TRC-57	6,5	115	273	450	38	28,7	25,4	19	25	6	3/4”-16	16	25	1/4-20UN	14	1.1/2”-16	28	2.4	TRC-57
5	232	TRC-59	6,5	151	323	555	38	28,7	25,4	19	25	6	3/4”-16	16	25	1/4-20UN	14	1.1/2”-16	28	2.8	TRC-59
10	26	TRC-101	14,5	38	89	115	57	42,9	38,1	19	-	-	10-24UN	6	39	5/16”-18UN	12	2.1/4”-14	26	1.8	TRC-101
10	54	TRC-102*	14,5	78	121	175	57	42,9	38,1	19	35	6	1”-8	19	39	5/16”-18UN	12	2.1/4”-14	28	2.3	TRC-102*
10	105	TRC-104	14,5	152	171	276	57	42,9	38,1	19	35	6	1”-8	19	39	5/16”-18UN	12	2.1/4”-14	26	3.3	TRC-104
10	156	TRC-106*	14,5	226	247	403	57	42,9	38,1	19	35	6	1”-8	19	39	5/16”-18UN	12	2.1/4”-14	28	4.4	TRC-106*
10	203	TRC-108	14,5	294	298	501	57	42,9	38,1	19	35	6	1”-8	19	39	5/16”-18UN	12	2.1/4”-14	26	5.4	TRC-108
10	257	TRC-1010*	14,5	373	349	606	57	42,9	38,1	19	35	6	1”-8	19	39	5/16”-18UN	12	2.1/4”-14	28	6.4	TRC-1010*
10	304	TRC-1012	14,5	441	400	704	57	42,9	38,1	19	35	6	1”-8	19	39	5/16”-18UN	12	2.1/4”-14	26	6.8	TRC-1012
10	356	TRC-1014	14,5	516	450	806	57	42,9	38,1	19	35	6	1”-8	19	39	5/16”-18UN	12	2.1/4”-14	26	8.2	TRC-1014
15	25	TRC-151	20,2	51	124	149	69	50,8	41,4	19	38	9	1”-8	25	47	3/8”-16UN	12	2.3/4”-16	30	3.3	TRC-151
15	51	TRC-152	20,2	104	149	200	69	50,8	41,4	19	38	9	1”-8	25	47	3/8”-16UN	12	2.3/4”-16	30	4.1	TRC-152
15	101	TRC-154*	20,2	205	200	301	69	50,8	41,4	19	38	9	1”-8	25	47	3/8”-16UN	12	2.3/4”-16	30	5.0	TRC-154*
15	152	TRC-156*	20,2	308	271	423	69	50,8	41,4	25	38	9	1”-8	25	47	3/8”-16UN	12	2.3/4”-16	30	6.8	TRC-156*
15	203	TRC-158	20,2	411	322	525	69	50,8	41,4	25	38	9	1”-8	25	47	3/8”-16UN	12	2.3/4”-16	30	8.2	TRC-158
15	254	TRC-1510	20,2	516	373	627	69	50,8	41,4	25	38	9	1”-8	25	47	3/8”-16UN	12	2.3/4”-16	30	9.5	TRC-1510
15	305	TRC-1512	20,2	619	423	728	69	50,8	41,4	25	38	9	1”-8	25	47	3/8”-16UN	12	2.3/4”-16	30	10.9	TRC-1512
15	356	TRC-1514	20,2	723	474	830	69	50,8	41,4	25	38	9	1”-8	25	47	3/8”-16UN	12	2.3/4”-16	30	11.8	TRC-1514
20	100	TRC-205	28,2	282	238	342	80	60,4	50,8	25	50	10	1.1/2”-16	10	60	3/8”-16UN	12	3.1/8”-12	30	9.1	TRC-205
25	26	TRC-251	33,2	86	139	165	85	65	57,2	25	50	10	1.1/2”-16	25	58	1/2”-13	19	3.5/16”-12	49	5.9	TRC-251
25	50	TRC-252*	33,2	166	165	215	85	65	57,2	25	50	10	1.1/2”-16	25	58	1/2”-13	19	3.5/16”-12	49	6.4	TRC-252*
25	102	TRC-254*	33,2	339	215	317	85	65	57,2	25	50	10	1.1/2”-16	25	58	1/2”-13	19	3.5/16”-12	49	8.2	TRC-254*
25	158	TRC-256*	33,2	525	273	431	85	65	57,2	25	50	10	1.1/2”-16	25	58	1/2”-13	19	3.5/16”-12	49	10.0	TRC-256*
25	210	TRC-258	33,2	697	323	533	85	65	57,2	25	50	10	1.1/2”-16	25	58	1/2”-13	19	3.5/16”-12	49	12.2	TRC-258
25	261	TRC-2510	33,2	867	374	635	85	65	57,2	25	50	10	1.1/2”-16	25	58	1/2”-13	19	3.5/16”-12	49	14.1	TRC-2510
25	311	TRC-2512	33,2	1033	425	736	85	65	57,2	25	50	10	1.1/2”-16	25	58	1/2”-13	19	3.5/16”-12	49	16.3	TRC-2512
25	362	TRC-2514*	33,2	1202	476	838	85	65	57,2	25	50	10	1.1/2”-16	25	58	1/2”-13	19	3.5/16”-12	49	17.7	TRC-2514*
30	84	TRC-303	42,1	354	212	296	101	73,2	57,2	30	50	10	1.1/2”-16	38	-	-	-	-	-	14.4	TRC-303
30	93	TRC-304	42,1	392	190	283	101	73,2	57,2	22	50	10	1.1/2”-16	22	-	-	-	-	-	16.5	TRC-304
30	205	TRC-306	42,1	863	337	542	101	73,2	57,2	30	50	10	1.1/2”-16	38	-	-	-	4”-12	49	17.8	TRC-306
30	209	TRC-308	42,1	880	387	596	101	73,2	57,2	57	50	10	1.1/2”-16	25	-	-	-	3.5/16”-12	49	18.1	TRC-308
50	51	TRC-502	71.2	362	176	227	127	95,2	79,5	33	71	2	-	-	95	1/2”-13	19	5”-12	55	15.0	TRC-502
50	101	TRC-504	71.2	719	227	328	127	95,2	79,5	33	71	2	-	-	95	1/2”-13	19	5”-12	55	19.1	TRC-504
50	159	TRC-506*	71.2	1131	282	441	127	95,2	79,5	35	71	2	-	-	95	1/2”-13	19	5”-12	55	23.1	TRC-506*
50	337	TRC-5013	71.2	23	460	797	127	95,2	79,5	35	71	2	-	-	95	1/2”-13	19	5”-12	55	37.6	TRC-5013
75	156	TRC-756	103	1601	285	441	146	114,3	95,2	30	71	5	-	-	-	-	-	5.3/4”-12	44	29.5	TRC-756
75	333	TRC-7513	103	3417	492	825	146	114,3	95,2	30	71	5	-	-	-	-	-	5.3/4”-12	44	59.0	TRC-7513
100	168	TRC-1006	133	2239	357	525	177	130,3	104,9	41	71	2	-	-	139	3/4”-10UN	25	6.7/8”-12	44	59.0	TRC-1006
100	260	TRC-10010	133	3466	449	709	177	130,3	104,9	41	71	2	-	-	139	3/4”-10UN	25	6.7/8”-12	44	72.6	TRC-10010
