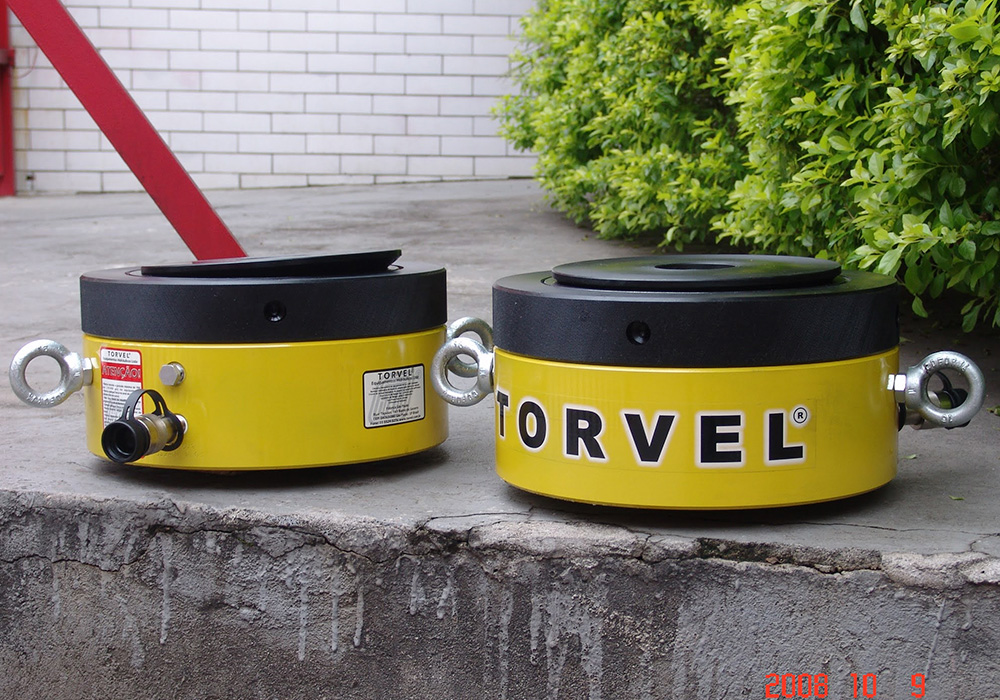

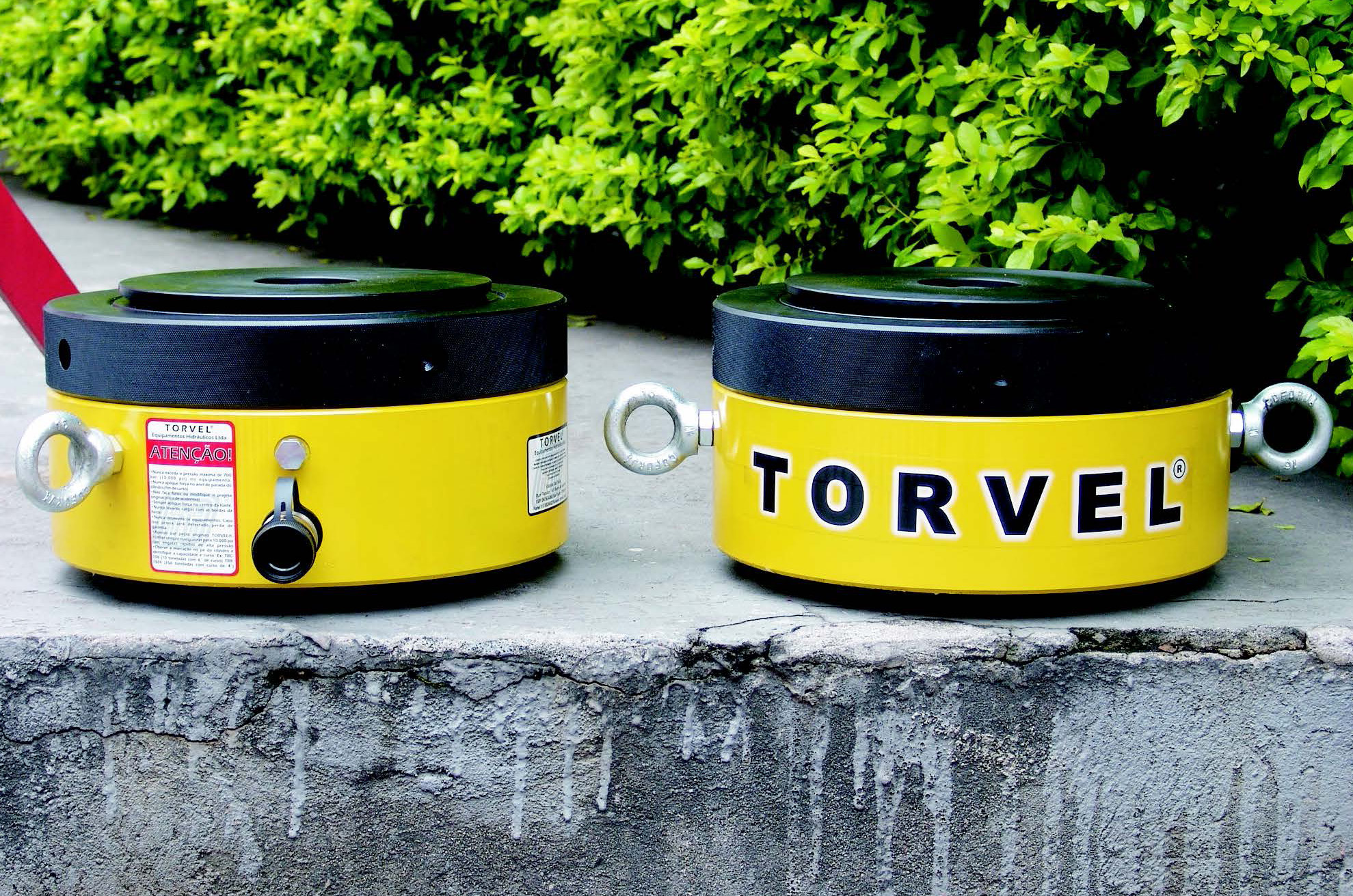

Série TCLP
Cilindro de simples ação
Capacidade: 65 a 500 toneladas
Curso: 45 a 50mm
Máxima pressão de trabalho: 700Bar
Catálogo digital:
Série TCLP
- Porca-trava mecânica para sustentação temporária ou permanente da carga;
- Muito utilizada na construção civil para nivelamento fino de pontes e viadutos, sendo concretada junto com a obra;
- Pode ser utilizada para pequenos deslocamentos de grandes cargas;
- Sua altura reduzida e assento oscilante garantem operações em espaços físicos reduzidos com qualidade e segurança total;
- O assento oscilante permite a compensação do desvio da carga em até 5°;Ideais para nivelamento de transformadores, moinhos, redutores e turbinas;
- Olhais para transporte;
- Engate rápido TCR-400 em todos os modelos.
INFORMAÇÕES TÉCNICAS
| Capacidade | Curso | Modelo | Àrea | Volume | Altura Fechada: A | Altura Aberta: B | Ø Externo: D | Ø Interno: E | Ø Haste: F | Base até o Engate: H | Ø Assento: J | Sobra Assento: K | Ângulo Máximo de Inclinação do Assento: R | Altura da Porca Trava: S | Peso (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Ton | (mm) | TORVEL | (cm²) | (cm³) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (kg) | |
| 65 | 50 | TCLP-602 | 86.6 | 432 | 125 | 175 | 140 | 105.0 | Tr.104x4 | 19 | 96 | 6 | 5° | 28 | 15 |
| 110 | 50 | TCLP-1002 | 147 | 734 | 137 | 187 | 175 | 136.7 | Tr.136x6 | 21 | 126 | 8 | 5° | 31 | 26 |
| 170 | 45 | TCLP-1602 | 231 | 1040 | 148 | 193 | 220 | 171.6 | Tr.171x6 | 27 | 160 | 9 | 5° | 40 | 44 |
| 220 | 45 | TCLP-2002 | 286 | 1285 | 155 | 200 | 245 | 190.7 | Tr.190x6 | 30 | 180 | 10 | 5° | 43 | 57 |
| 280 | 45 | TCLP-2502 | 367 | 1650 | 159 | 204 | 275 | 216.1 | Tr.216x6 | 32 | 200 | 11 | 5° | 44 | 74 |
| 430 | 45 | TCLP-4002 | 560 | 2517 | 178 | 223 | 350 | 266.9 | Tr.266x6 | 39 | 250 | 11 | 4° | 55 | 134 |
| 560 | 45 | TCLP-5002 | 731 | 3287 | 192 | 237 | 400 | 305.0 | Tr.305x6 | 48 | 290 | 10 | 3° | 62 | 189 |
