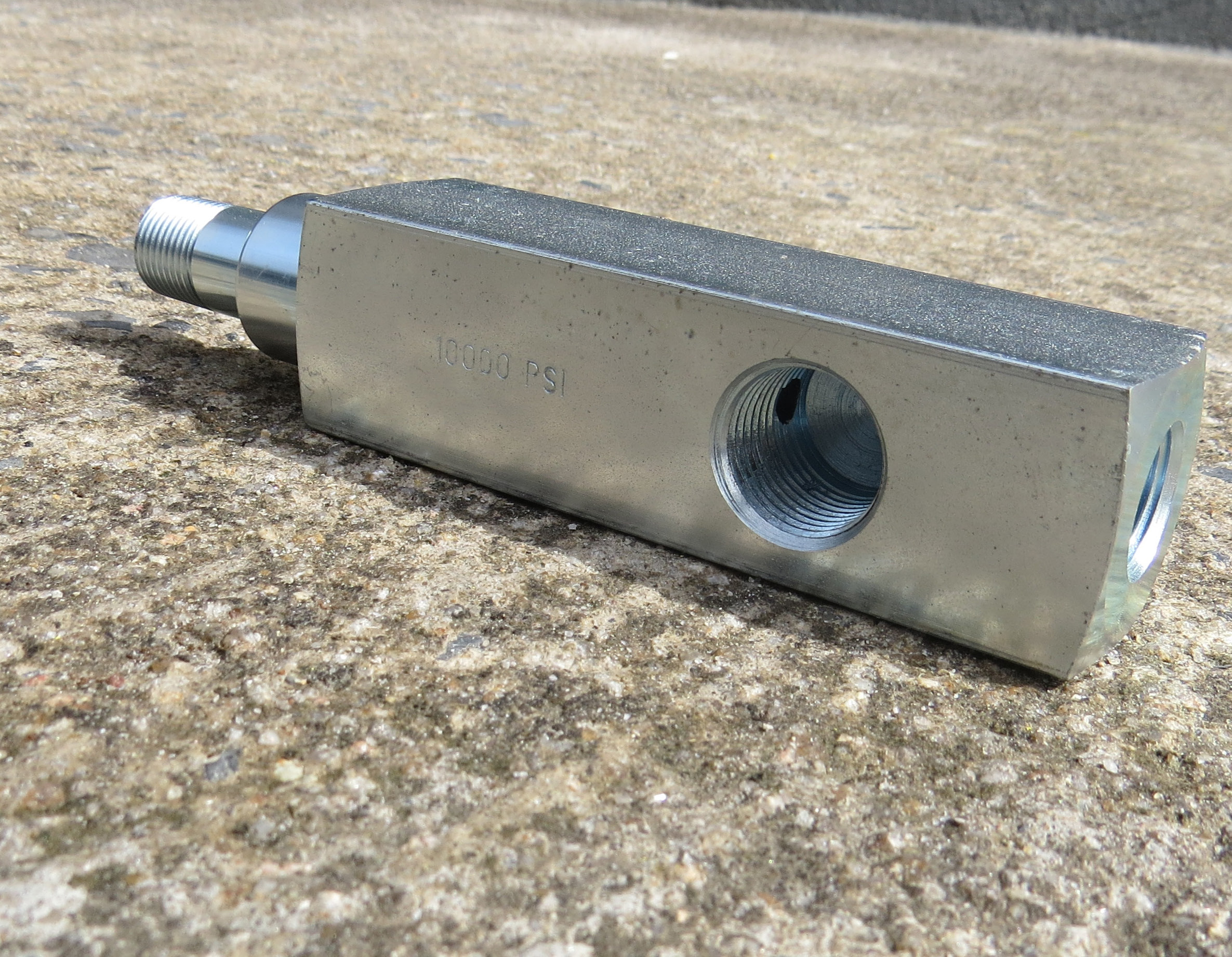

Série TGA
Suporte de manômetro
Máxima pressão de trabalho: 700Bar
Catálogo digital:
Manifolds (distribuidores de mangueiras)
| Descrição | Modelo |
|---|---|
| Manifold Longo de 178 mm com 7 saídas fêmea. | TA-64 |
| Manifold Longo de 368 mm permite a montagem direta nas Válvulas de controle. 7 saidas fêmeas. | TA-65 |
| Manifold Sextavado de 6 Saidas. Bujões fornecidos para todas as saídas de 3/8"- 18 NPT. | TA-66 |
| Manifold Pré-montado Funciona como uma válvula de Fluxo dividido para controlar, simultaneamente, dois cilindros de simples ação. Todas as saídas de 3/8"-18 NPT | TAM-21 |
| TAM-41" |
Série TGA
| Modelo | Saída do Manômetro (NPT) | Lado Macho (NPT) | Lado Fêmea (NPT) | Dimensões (mm): A | Dimensões (mm): B | Dimensões (mm): C | Dimensões (mm): F |
|---|---|---|---|---|---|---|---|
| TGA-1 | 1/2” | 3/8” | 3/8” | 71 | 31 | 1/2” NPT | 28,5 |
| TGA-2 | 1/2” | 3/8” | 3/8” | 155 | 35 | 1/2” NPT | 28,5 |
| TGA-3 | 1/4” | 3/8” | 3/8” | 133 | 35 | 1/4” NPT | 28,5 |
| TGA-4 | 1/2” | 1/4” | 3/8” | 111 | 35 | 1/2” NPT | 28,5 |
Adaptadores de Manômetros (Série TGA)
| Para facilitar a montagem de um manômetro de pressão no seu sistema; Lado macho é rosqueado na saída da bomba ou do cilindro, lado fêmea é conectado a uma mangueira ou engate rápido, a 3º saída é para conexão com o manômetro. |  |
| Modelo | Saída do Manômetro | Lado Macho | Lado Fêmea | Dimensões (mm) | Dimensões (mm) | Dimensões (mm) | Dimensões (mm) |
|---|---|---|---|---|---|---|---|
| - | (NPT) | (NPT) | (NPT) | A | B | C | F |
| TGA-1 | 1/2” | 3/8” | 3/8” | 71 | 31 | 1/2” NPT | 28,5 |
| TGA-2 | 1/2” | 3/8” | 3/8” | 155 | 35 | 1/2” NPT | 28,5 |
| TGA-3 | 1/4” | 3/8” | 3/8” | 133 | 35 | 1/4” NPT | 28,5 |
| TGA-4 | 1/2” | 1/4” | 3/8” | 111 | 35 | 1/2” NPT | 28,5 |
