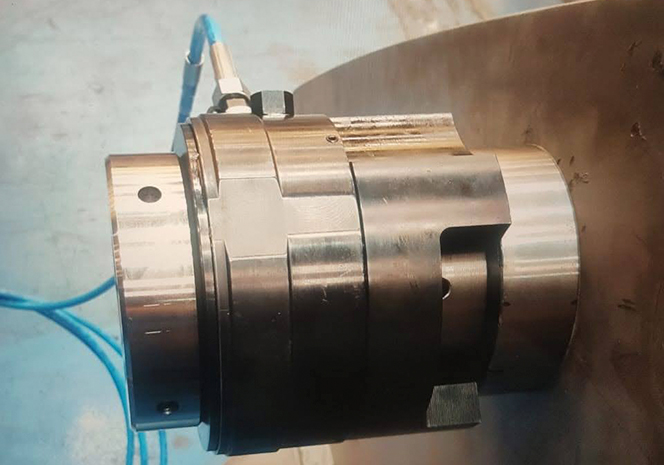

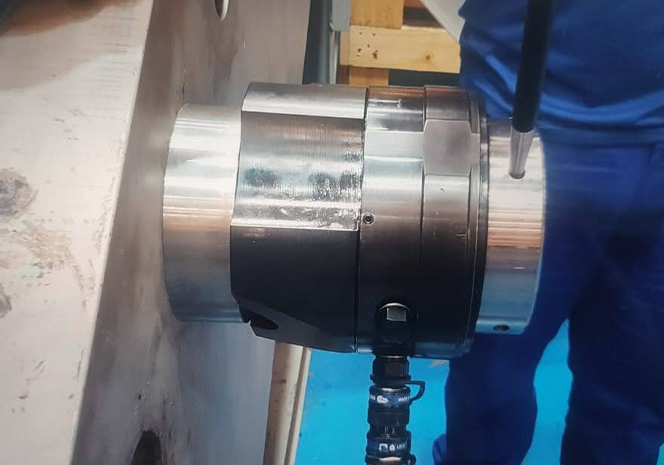

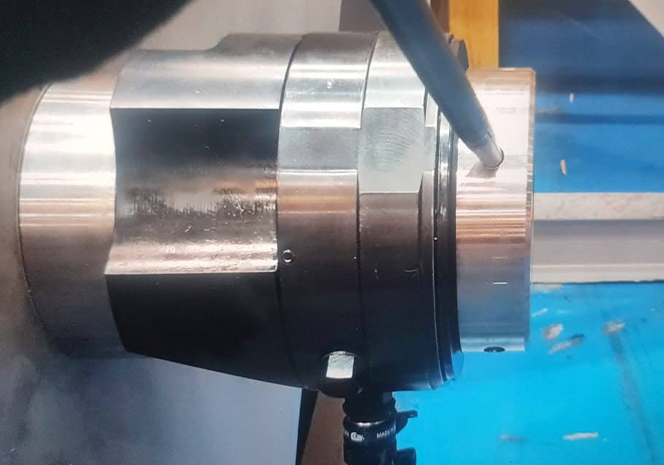

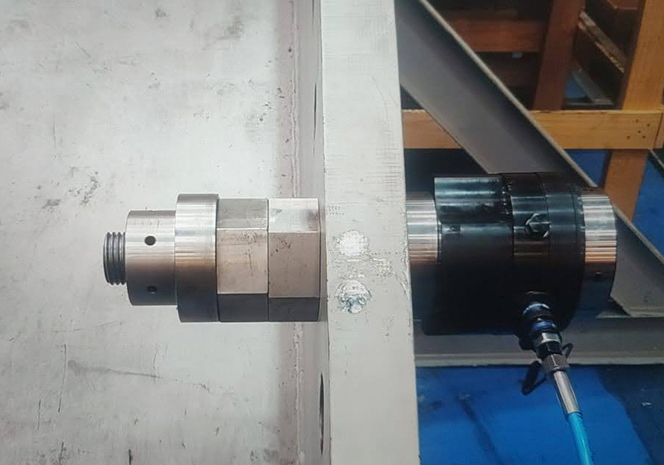

Série TGT

Tensionadores Hidráulicos
Range de Roscas – M16 – M105 (5/8” – 4”)
Capacidade: 450 até 4550kN
Pressão máxima de trabalho: 1500bar

Catálogo digital:

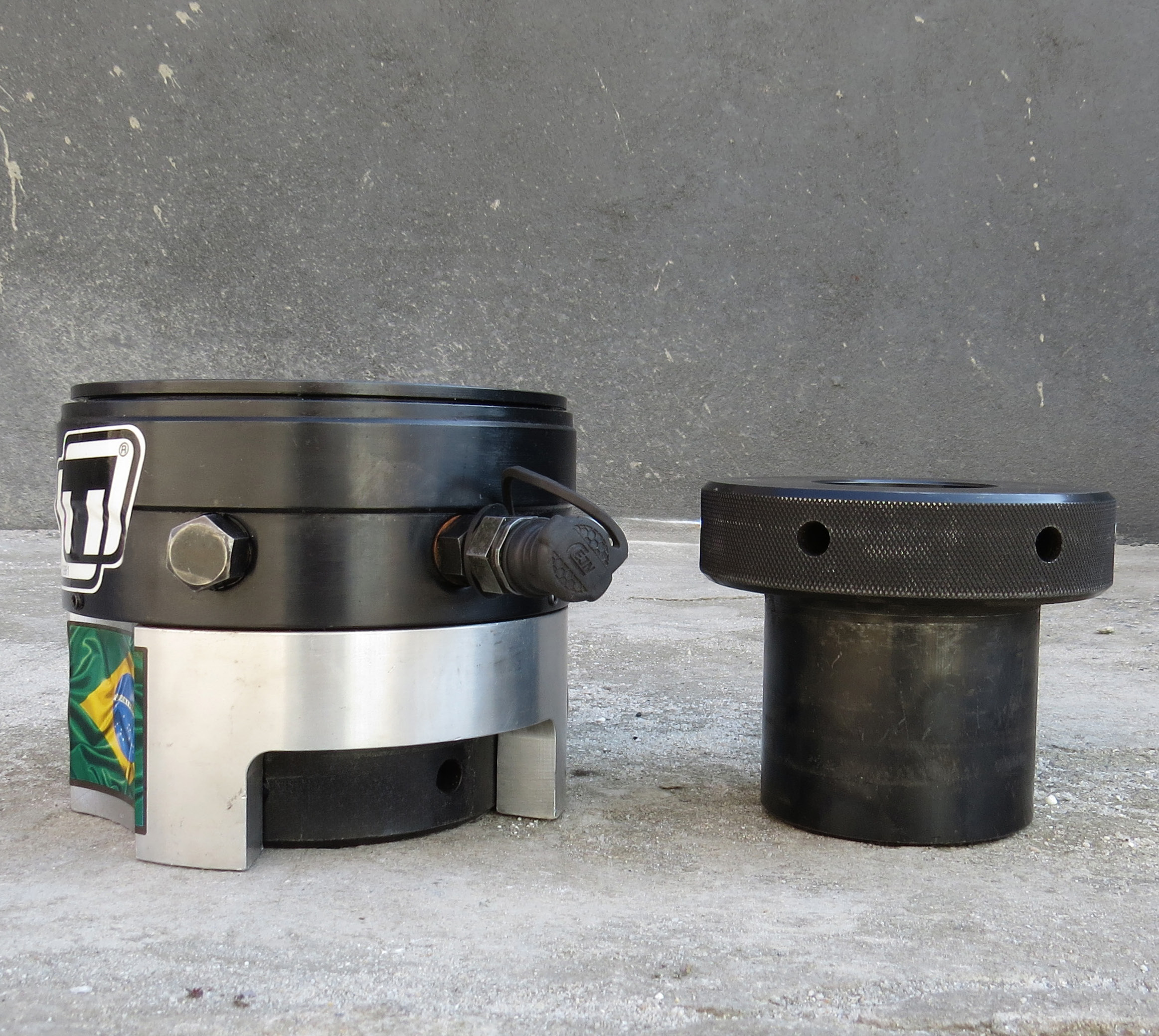

Tensionadores Hidráulicos

A série TGT acompanha pino para auxiliar no giro da porca inferior e superior.
Tensionadores possuem cursos hidráulicos muito limitados;
Tensionadores devem ser utilizados apenas por profissionais
treinados;
Tensionadores são ferramentas muito precisas e poderosas;

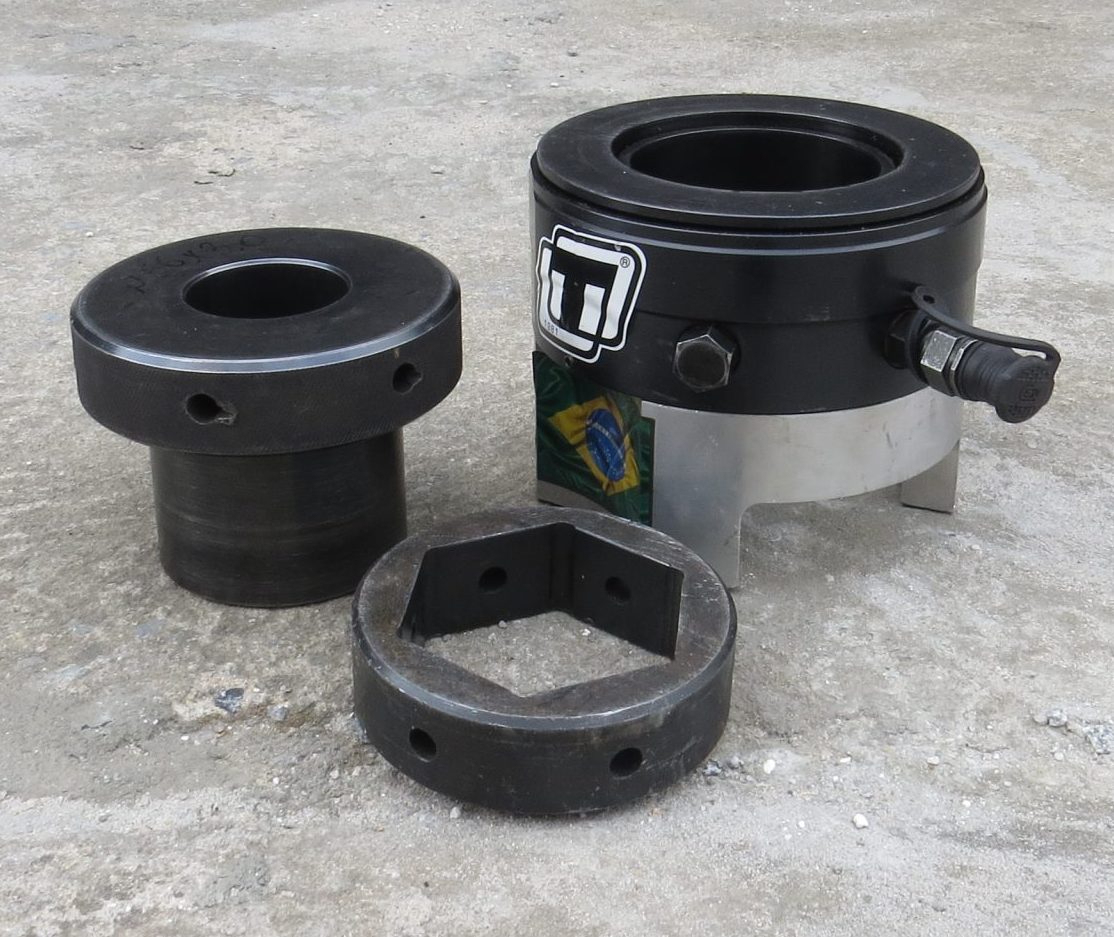

Cada cabeçote pode ser dotado de diversas pullers para acoplamento nas roscas;
Fabricados pela TORVEL com aços especiais para suportar cargas altíssimas de tração;
Vedações especiais para suportar pressões de 1500 bar;
A faixa vermelha indica o curso máximo utilizável, sem danificar o cabeçote.

Os tensionadores trabalham com altas pressões para permitir uma relação peso x potência interessante, de modo que, com um corpo compacto, possam gerar muita
força.
Podem ser ligados em série para tensionar muitos parafusos de uma só vez.
Nunca exceda a pressão máxima de trabalho;
Utilize somente engates apropriados;
Em caso de avaria, suspenda imediatamente o uso;
Não use chaves para apertar os engates rápidos;

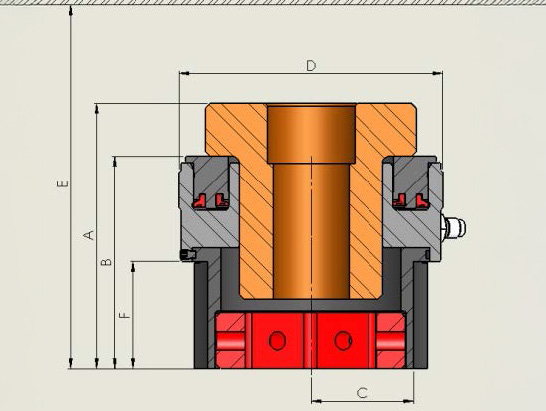

Modelo	Range de Roscas (mm)	Range de Roscas (pol)	Capacidade Kn	Dimensões: A	Dimensões: B	Dimensões: C	Dimensões: D	Dimensões: E	Dimensões: F	Peso (kg)
TGT-1	16 - 30	5/8” - 1”	224	135	113	27	86	243	44	3
TGT-2	30 - 39	1.1/8’’ - 1.1/2”	402	136	111	35	107	226	41	4
TGT-3	39 - 52	1.1/2” - 2’’	769	160	126	46	138	256	56	8
TGT-4	52 - 68	2” - 2 1/2”	1467	180	141	62	174	281	71	13
TGT-5	68 - 80	2 1/2” - 3 1/4”	2261	202	157	78	210	302	86	20
TGT-6	80 - 95	3 1/4” - 3 3/4”	2845	220	173	82	240	323	95	30
TGT-7	100 - 105	4’’	3958	243	182	89	277	332	110	40
